圓盤理瓶機用5IK120GN-SF微型減速電機：小身材，大能量的自動化“心臟”

圓盤理瓶機電機減速機怎么選？如何選圓盤理瓶機減速電機型號參數？圓盤理瓶機減速電機推薦

東莞市永傳電機

在2026年的中小型企業自動化升級浪潮中，“5IK120GN-SF微型減速電機”已成為驅動圓盤理瓶機的主流選擇之一。它體積小、扭矩足、運行穩、噪音低，特別適合需要連續、勻速、低速轉動的理瓶場景。實測表明，該電機搭配合適的減速比（如3~50:1），可穩定輸出約8~12 N·m的扭矩，輕松帶動直徑800~1500mm的理瓶圓盤，實現每分鐘50~150瓶的整理效率。更重要的是——使用成本低（2026年市場價），安裝即用，故障率極低，是真正“花小錢辦大事”的工業好物。

為什么圓盤理瓶機越來越普及？

過去，工廠處理成堆雜亂的瓶子（如藥瓶、飲料瓶、化妝品瓶）主要靠人工分揀、排列，不僅效率低（每人每小時僅能處理幾百個），還容易出錯、傷手、招工難。

隨著《“十四五”智能制造發展規劃》深入實施，以及人力成本持續攀升（2026年制造業普工月薪普遍超5000元），中小型理瓶自動化設備迎來爆發期。而圓盤理瓶機因其結構簡單、占地小、適應性強，成為入門級自動化的一個選擇。

典型應用場景包括：

藥廠：安瓿瓶、西林瓶自動上料

飲料廠：PET小瓶整列送入灌裝線

化妝品廠：玻璃精華瓶定向輸送

調味品廠：醬油、醋小瓶排隊進貼標機

這類設備的核心動力源，必須滿足：低速、恒轉矩、長時間運行、抗輕微沖擊——這正是5IK120GN-SF微型減速電機的強項。

微型齒輪減速電機如何帶動圓盤理瓶機？

1. 圓盤理瓶機怎么工作？

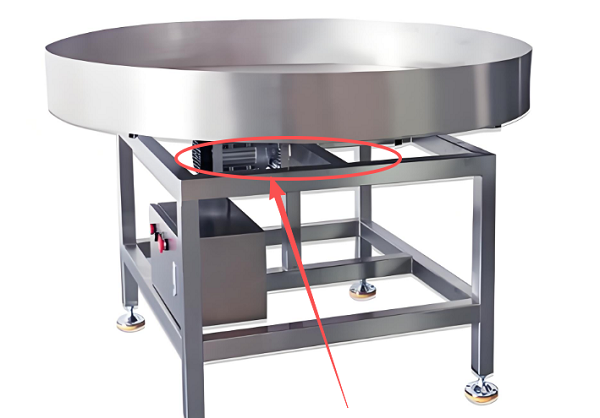

設備核心是一個傾斜旋轉的不銹鋼圓盤（通常帶擋板或導槽）。操作員將雜亂瓶子倒入盤中，圓盤緩慢旋轉，利用離心力和重力，使瓶子沿盤壁滑動、碰撞、自對齊，然后從出口處以統一方向、單列排出，進入下一道工序（如灌裝、旋蓋、貼標）。

整個過程要求：

轉速穩定（通常10~30 rpm）

啟停平順（避免瓶子傾倒）

扭矩充足（克服瓶體重力與摩擦）

2. 5IK120GN-SF如何提供動力？

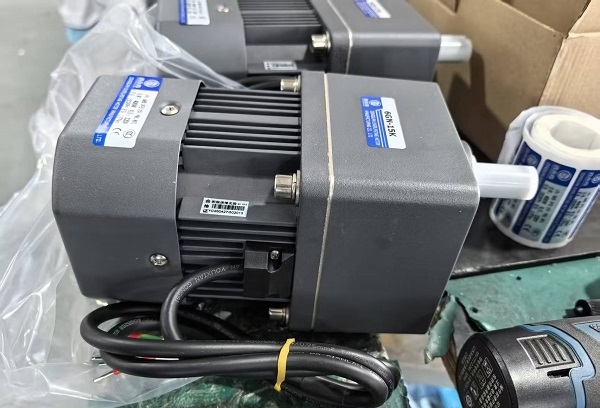

電機本體：5IK120GN-SF是一款120W單相/三相交流微型減速電機（常見電壓220V/380V，50Hz），額定轉速約1350 rpm。

內置齒輪箱：采用多級斜齒輪或行星齒輪減速結構，將高速低扭輸入，轉換為低速高扭輸出。常見減速比有3:1、5:1、10:1、15:1、25:1、50:1等。

輸出軸直連：電機輸出軸通過法蘭或鍵槽直接連接理瓶圓盤中心軸，省去皮帶、鏈條等中間傳動件，結構更緊湊，傳動效率更高（可達90%以上）。

舉例計算：

若選用減速比25:1，則：

輸出轉速 = 1350 ÷ 25 ≈ 54 rpm

輸出扭矩 ≈ 8.7 N·m（根據廠商數據）

完全滿足直徑1米圓盤帶動500ml PET瓶穩定運行的需求。

為什么選5IK120GN-SF這套方案？

一體化設計，安裝超省心：5IK120GN-SF是電機+減速機一體成型產品，出廠已完成對中校準。用戶只需固定底座、接電源線，10分鐘內完成安裝，無需專業機械師。

體積小巧，適配各種機型：整機尺寸約長180mm × 寬120mm × 高120mm，重量僅5~7kg，可輕松嵌入小型理瓶機底座內部，不占額外空間，特別適合改造老舊設備。

運行安靜，適合潔凈環境：得益于精密齒輪加工與優質潤滑油，運行噪音通常低于55分貝（相當于普通交談聲），遠優于老式皮帶傳動或蝸輪蝸桿減速機，符合GMP車間、食品廠等對噪音和潔凈度的要求。

性價比極高，維護成本低：截至2026年7月，一臺全新5IK120GN-SF（含標準減速比）市場價約700~850元。相比伺服系統動輒數千元的成本，它用1/5的價格實現了80%的功能。且其結構簡單，無碳刷（交流感應電機）、無復雜電子元件，基本免維護，僅需每1~2年更換一次齒輪油即可。

技術成熟，配件隨處可買：5IK系列是行業通用型號，國內供應鏈極其完善。即使電機損壞，也可單獨更換電機頭或減速箱，維修成本可控。

選購建議（給老板和工程師的實用貼士）

確認電壓與相數：單相220V適合小作坊，三相380V更適合工廠連續運行。

合理選減速比：瓶越重、盤越大，減速比應越高（建議15:1~30:1起步）。

關注輸出軸類型：圓軸（GN）適合鍵連接，扁軸（GU）防打滑，按設備接口選。

優先選IP54以上防護等級：防塵防濺水，延長壽命。

別貪便宜買雜牌：劣質齒輪易磨損，導致噪音大、壽命短。

自動化不是大企業的專利。像5IK120GN-SF微型減速電機這樣的“小巨人”，正默默支撐著千千萬萬中小工廠的智能化轉型。它不炫技、不燒錢，卻用可靠、安靜、省心的表現，讓一瓶一罐的整理變得效率更高而有序。
